Mặt bích là gì? Phân loại và ứng dụng trong công nghiệp

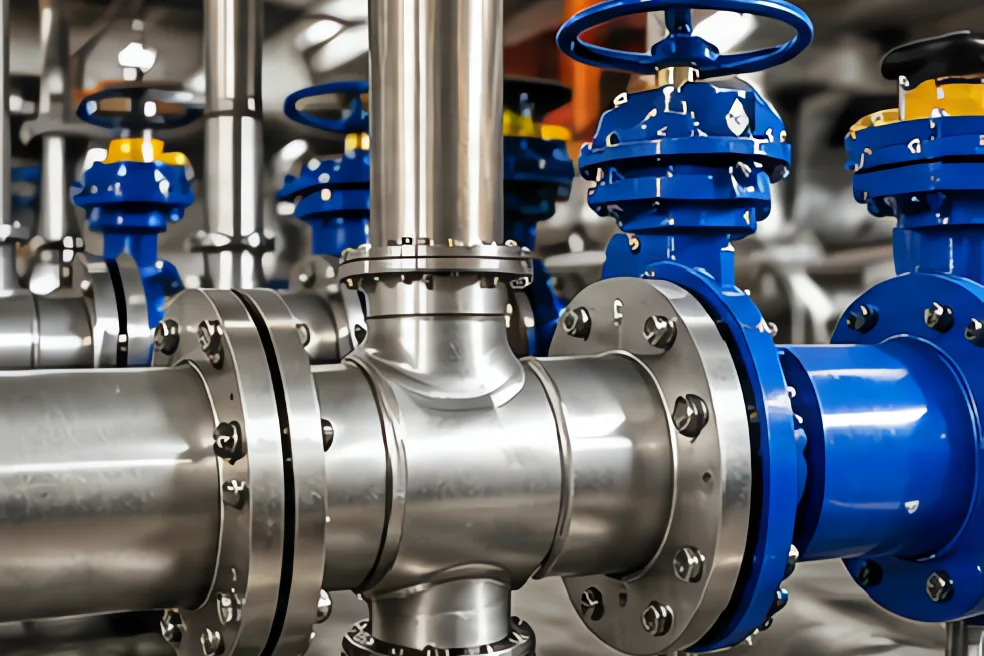

Trong bất kỳ hệ thống đường ống nào, từ đường cấp nước của một tòa nhà cho tới tuyến dẫn hơi trong nhà máy hóa chất, luôn có những vị trí cần tháo lắp để bảo trì, thay van hoặc nối thêm thiết bị. Chi tiết đảm nhận nhiệm vụ đó một cách bền bỉ và an toàn chính là mặt bích. Bài viết này giúp quý khách hiểu rõ mặt bích là gì, có những loại nào và mỗi loại phù hợp với điều kiện làm việc ra sao.

Mặt bích là gì?

Mặt bích, tiếng Anh gọi là flange, là một chi tiết cơ khí dạng đĩa tròn hoặc vành tròn, có lỗ ở tâm để đường ống đi qua và một vòng lỗ bu lông phân bố đều quanh chu vi. Khi hai mặt bích được ép vào nhau, kẹp giữa là một tấm gioăng làm kín, rồi siết chặt bằng bu lông và đai ốc, ta có một mối nối vừa chắc chắn vừa tháo ra được khi cần.

Khác với mối hàn liền khối, mối nối bằng mặt bích cho phép kỹ thuật viên tách một đoạn ống, một chiếc van hay một máy bơm ra khỏi hệ thống mà không phải cắt ống.

Cấu tạo cơ bản của một mặt bích

Dù hình dáng có khác nhau tùy chủng loại, một mặt bích tiêu chuẩn thường gồm các phần sau:

• Thân bích: phần đĩa chịu lực chính, độ dày quyết định khả năng chịu áp lực.
• Lỗ tâm: đường kính trong, khớp với đường kính ngoài hoặc đường kính trong của ống tùy kiểu lắp.
• Vòng lỗ bu lông: số lỗ, đường kính lỗ và đường kính vòng tâm lỗ được quy định theo từng tiêu chuẩn.
• Mặt làm kín: bề mặt tiếp xúc với gioăng, phổ biến nhất là mặt phẳng FF và mặt nổi RF.
• Cổ bích: chỉ có ở một số loại như mặt bích cổ hàn, giúp phân bố ứng suất từ ống sang thân bích.

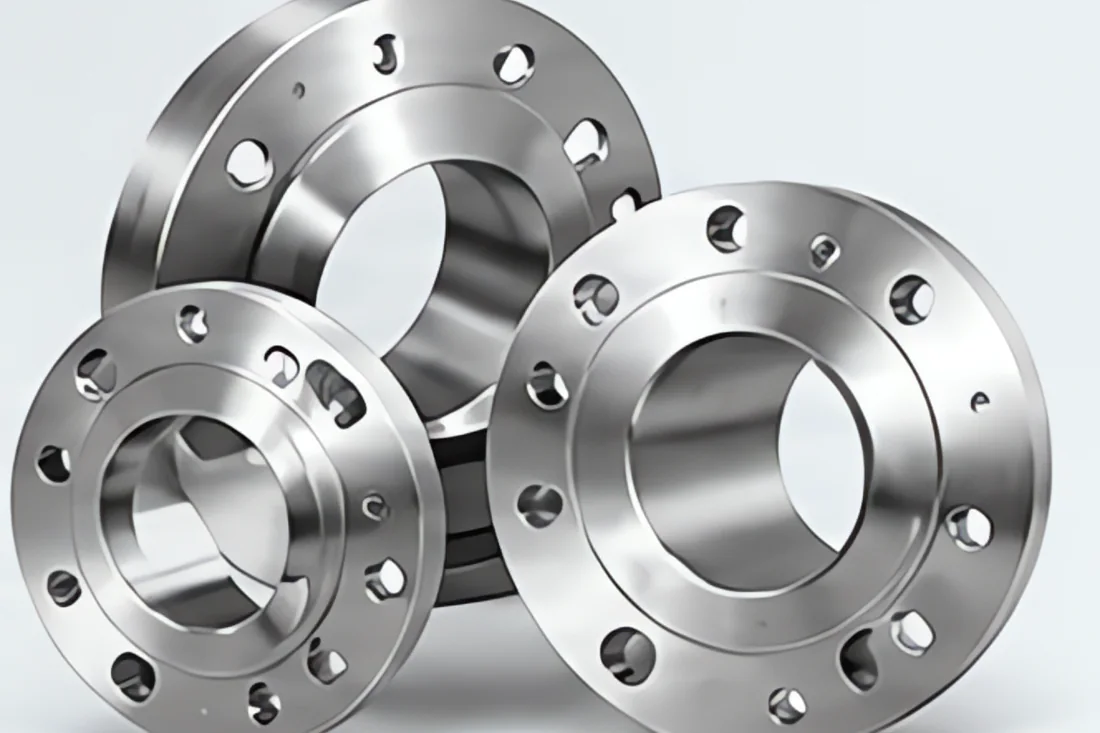

Phân loại mặt bích theo kiểu kết nối

Cách phân loại được dùng nhiều nhất trong thực tế là dựa vào cách mặt bích gắn với ống. Mỗi kiểu có ưu nhược điểm riêng về chi phí, độ bền và mức độ phức tạp khi thi công.

Mặt bích rỗng (Slip-on, SO)

Đây là loại thông dụng nhất. Ống được luồn vào lỗ tâm rồi hàn hai đường: một đường phía ngoài và một đường phía trong. Mặt bích rỗng dễ căn chỉnh, giá thành hợp lý, phù hợp cho các hệ thống áp lực thấp và trung bình như cấp thoát nước, phòng cháy chữa cháy, thông gió và đường ống công nghệ thông thường.

Mặt bích mù (Blind, BL)

Mặt bích mù không có lỗ tâm, dùng để bịt kín đầu ống hoặc cửa chờ của van và bồn. Khi cần mở rộng hệ thống về sau, chỉ việc tháo mặt bích mù và lắp tuyến mới vào. Vì phải chịu toàn bộ áp lực tác động lên bề mặt, loại này thường dày hơn mặt bích rỗng cùng cỡ.

Mặt bích cổ hàn (Weld Neck, WN)

Mặt bích cổ hàn có phần cổ côn dài, đầu cổ được vát mép để hàn đối đầu với ống. Thiết kế này giúp dòng chảy liền mạch, giảm tập trung ứng suất và chịu được rung động, thay đổi nhiệt độ lớn. Đây là lựa chọn ưu tiên cho dầu khí, hơi nóng, hóa chất và các tuyến làm việc ở áp suất cao.

Mặt bích ren, hàn lồng và lắp lỏng

Mặt bích ren (Threaded, TH) được tiện ren trong để vặn trực tiếp vào ống ren, thích hợp nơi không được phép hàn như khu vực dễ cháy nổ. Mặt bích hàn lồng (Socket Weld, SW) có hốc để đặt đầu ống rồi hàn một đường phía ngoài, hay dùng cho ống nhỏ chịu áp. Mặt bích lắp lỏng (Lap Joint) đi kèm một đoạn đầu ống loe, vành bích có thể xoay tự do nên căn lỗ bu lông rất thuận tiện, phù hợp những tuyến cần tháo lắp thường xuyên.

Phân loại theo vật liệu chế tạo

Vật liệu quyết định trực tiếp tuổi thọ của mặt bích trong môi trường làm việc. Chọn sai vật liệu, mối nối có thể bị ăn mòn chỉ sau vài tháng dù kích thước hoàn toàn chính xác.

Với inox, quý khách nên yêu cầu chứng chỉ vật liệu CO/CQ để chắc chắn thành phần hóa học đúng như cam kết.

Phân loại theo tiêu chuẩn và cấp áp lực

Hai mặt bích chỉ lắp được với nhau khi chúng cùng tiêu chuẩn và cùng cấp áp lực, vì số lỗ, đường kính vòng lỗ và độ dày đều khác nhau. Tại Việt Nam, các tiêu chuẩn sau xuất hiện thường xuyên nhất:

• JIS B2220 của Nhật Bản: cấp 5K, 10K, 16K, 20K, rất phổ biến trong các nhà máy và dự án có vốn Nhật.
• ANSI/ASME B16.5 của Mỹ: Class 150, 300, 600 trở lên, gắn với ngành dầu khí và năng lượng.
• DIN và EN 1092-1 của châu Âu: PN6, PN10, PN16, PN25, PN40, thường gặp ở thiết bị nhập từ châu Âu.
• BS 4504 và BS 10 của Anh: BS 10 với các bảng Table D, Table E vẫn còn trong nhiều hệ thống cũ.

Kích thước danh nghĩa thông dụng trải từ DN15 đến DN1000, tương ứng khoảng 1/2 inch đến 40 inch. Khi đặt hàng, ghi đầy đủ tiêu chuẩn, cấp áp, kích thước danh nghĩa và vật liệu là cách nhanh nhất để tránh nhầm lẫn.

Ứng dụng của mặt bích trong các ngành công nghiệp

Yêu cầu đối với mặt bích ở mỗi ngành khác nhau rõ rệt:

• Cấp thoát nước và xử lý nước: chủ yếu dùng mặt bích rỗng và mặt bích mù, vật liệu thép mạ kẽm hoặc inox 304, cấp áp 10K hoặc PN10, PN16.
• Phòng cháy chữa cháy: mặt bích thép sơn đỏ hoặc mạ kẽm, ưu tiên độ chính xác lỗ bu lông để lắp nhanh với van và đầu nối.
• Thực phẩm và đồ uống: inox 304 hoặc 316L, bề mặt đánh bóng để hạn chế bám cặn và dễ vệ sinh.
• Hóa chất và dầu khí: mặt bích cổ hàn bằng A105 hoặc inox 316, cấp Class 300 trở lên, kiểm soát chặt độ nhám mặt làm kín.
• Luyện kim và xây dựng: mặt bích kích thước lớn, nhiều khi được gia công theo bản vẽ riêng để khớp kết cấu thép.

Những lưu ý khi sử dụng và bảo trì mặt bích

Một mối nối mặt bích chỉ kín khi cả ba thành phần là mặt bích, gioăng và bu lông cùng đạt yêu cầu. Từ kinh nghiệm gia công và hỗ trợ lắp đặt, Sang Hiệp Phát lưu ý quý khách một số điểm sau:

1. Siết bu lông theo thứ tự chéo hình sao, tăng lực siết từng vòng để mặt bích ép đều lên gioăng.
2. Chọn gioăng đúng vật liệu với lưu chất: cao su cho nước, gioăng chì hoặc graphite cho hơi nóng, PTFE cho hóa chất.
3. Không để mặt làm kín bị trầy xước khi vận chuyển, vì một vết xước sâu đủ tạo đường rò rỉ.
4. Kiểm tra định kỳ tình trạng gỉ sét ở bu lông và mép bích, nhất là tuyến lắp ngoài trời hoặc gần biển.
5. Khi thay thế, đo lại đường kính vòng lỗ thay vì chỉ nhìn kích thước ống, vì hai tiêu chuẩn khác nhau có thể cùng cỡ ống nhưng lệch lỗ.

Kết luận

Mặt bích là chi tiết nhỏ nhưng giữ vai trò then chốt đối với độ kín và độ an toàn của toàn bộ hệ thống đường ống. Hiểu đúng các kiểu kết nối, vật liệu và tiêu chuẩn sẽ giúp quý khách chọn được sản phẩm vừa khớp kỹ thuật vừa hợp lý về chi phí, tránh tình trạng mua về không lắp được hoặc nhanh hỏng.

Nếu quý khách cần mặt bích theo tiêu chuẩn có sẵn hoặc kích thước đặc biệt, Sang Hiệp Phát nhận gia công theo bản vẽ với đầy đủ vật liệu thép và inox. Quý khách có thể gửi yêu cầu qua hotline hoặc Zalo 0703 270 450 để được tư vấn và báo giá.
